วิธีการคำนวณความสามารถในการรับน้ำหนักที่ต้องการของชุดขับเคลื่อนหมุนในระบบติดตามแสงอาทิตย์?

การคำนวณความสามารถในการรับน้ำหนักที่ต้องการของชุดขับเคลื่อนแบบแกว่งในระบบติดตามแสงอาทิตย์ถือเป็นขั้นตอนสำคัญในการรับรองประสิทธิภาพในระยะยาวและความน่าเชื่อถือของการตั้งค่าทั้งหมด ในฐานะซัพพลายเออร์ของไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ ฉันเข้าใจถึงความสำคัญของการคำนวณนี้ในการจัดหาผลิตภัณฑ์ที่เหมาะสมที่สุดแก่ลูกค้าของเรา

ทำความเข้าใจพื้นฐานของ Slewing Drives ในระบบติดตามแสงอาทิตย์

ระบบติดตามแสงอาทิตย์ได้รับการออกแบบมาเพื่อวางแผงโซลาร์เซลล์ให้หันไปทางดวงอาทิตย์ตลอดทั้งวันเพื่อเพิ่มแสงแดดให้มากที่สุด และเป็นผลให้เกิดการผลิตพลังงาน ไดรฟ์แบบหมุนมีบทบาทสำคัญในระบบเหล่านี้ เนื่องจากมีหน้าที่รับผิดชอบในการหมุนแผงโซลาร์เซลล์อย่างแม่นยำ

ไดรฟ์แกว่งประกอบด้วยเฟืองตัวหนอนและเฟืองวงแหวน เฟืองตัวหนอนขับเคลื่อนด้วยมอเตอร์ไฟฟ้า และหมุนเฟืองวงแหวนซึ่งเชื่อมต่อกับโครงสร้างแผงโซลาร์เซลล์ กลไกนี้ช่วยให้การเคลื่อนตัวของแผงโซลาร์เซลล์เป็นไปอย่างราบรื่นและแม่นยำ

ปัจจัยที่ส่งผลต่อความจุแบริ่ง

เมื่อคำนวณความสามารถในการรับน้ำหนักที่ต้องการของตัวขับแบบแกว่งในระบบติดตามแสงอาทิตย์ จำเป็นต้องคำนึงถึงปัจจัยหลายประการด้วย

1. น้ำหนักของแผงโซลาร์เซลล์

น้ำหนักของแผงโซลาร์เซลล์ถือเป็นปัจจัยหลักประการหนึ่ง แผงที่หนักกว่านั้นจำเป็นต้องใช้ระบบขับเคลื่อนแบบแกว่งซึ่งมีความสามารถในการรับน้ำหนักที่สูงกว่า น้ำหนักของพาเนลขึ้นอยู่กับขนาด วัสดุ และจำนวนพาเนลในอาเรย์ ตัวอย่างเช่น ฟาร์มโซล่าร์ฟาร์มขนาดใหญ่ที่มีแผงประสิทธิภาพสูงจำนวนมากสามารถมีน้ำหนักสะสมที่มีนัยสำคัญได้

2. โหลดแบบไดนามิก

โหลดแบบไดนามิกเป็นอีกแง่มุมที่สำคัญ ซึ่งรวมถึงแรงลม และแรงแผ่นดินไหว (ในพื้นที่เสี่ยงต่อแผ่นดินไหว) ลมสามารถออกแรงที่สำคัญต่อแผงโซลาร์เซลล์ได้ โดยเฉพาะในช่วงที่เกิดพายุหรือช่วงที่มีลมแรง ทิศทางและความรุนแรงของลมสามารถเปลี่ยนแปลงได้อย่างรวดเร็ว ทำให้เกิดความเครียดแบบไดนามิกบนตัวขับแกว่ง กิจกรรมแผ่นดินไหวยังสามารถสร้างแรงสั่นสะเทือนและแรงที่ตัวขับแกว่งต้องทนได้

3. เงื่อนไขการดำเนินงาน

สภาพการทำงาน เช่น อุณหภูมิ ความชื้น และระดับฝุ่น อาจส่งผลต่อประสิทธิภาพและความสามารถในการรับน้ำหนักที่ต้องการของตัวขับเคลื่อนแบบแกว่ง อุณหภูมิที่สูงเกินไปอาจทำให้ส่วนประกอบขยายตัวหรือหดตัว ซึ่งอาจนำไปสู่ความเครียดที่เพิ่มขึ้นในตลับลูกปืน ความชื้นและฝุ่นที่สูงยังอาจทำให้เกิดการกัดกร่อนและการสึกหรอ ส่งผลให้อายุการใช้งานของตัวขับแกว่งลดลง และอาจเพิ่มความสามารถในการรับน้ำหนักที่ต้องการเพื่อชดเชยผลกระทบเหล่านี้

วิธีการคำนวณ

1. การคำนวณโหลดแบบคงที่

การคำนวณภาระคงที่เป็นขั้นตอนแรกในการกำหนดความสามารถในการรับน้ำหนักที่ต้องการ โดยเป็นการคำนวณน้ำหนักรวมของแผงโซลาร์เซลล์และส่วนประกอบเพิ่มเติมใดๆ ที่ติดอยู่กับตัวขับเคลื่อนแบบแกว่ง เช่น โครงสร้างการติดตั้ง

สมมติว่าแผงโซลาร์เซลล์ประกอบด้วยแผง (n) โดยแต่ละแผงมีน้ำหนัก (W_p) น้ำหนักรวมของแผง (W_{รวม - แผง}=n\times W_p) จากนั้น หากน้ำหนักของโครงสร้างการติดตั้งคือ (W_{mount}) โหลดคงที่ทั้งหมด (F_s) จะเป็น (F_s = W_{total -พาเนล}+W_{mount})

อย่างไรก็ตาม นี่เป็นการคำนวณแบบง่าย ในทางปฏิบัติ เราต้องคำนึงถึงการกระจายน้ำหนักด้วย หากแผงไม่กระจายเท่ากันบนตัวขับเคลื่อนแบบแกว่ง โหลดบนตลับลูกปืนอาจไม่เท่ากัน ซึ่งอาจเพิ่มความเครียดในบางส่วนของตัวขับเคลื่อน

2. การคำนวณโหลดแบบไดนามิก

การคำนวณโหลดแบบไดนามิกนั้นซับซ้อนกว่า สำหรับแรงลม เราสามารถใช้สูตรต่อไปนี้เพื่อประมาณแรงลม (F_w):

[F_w=\frac{1}{2}\โร วี^{2}C_dA]

โดยที่ (\rho) คือความหนาแน่นของอากาศ (v) คือความเร็วลม (C_d) คือค่าสัมประสิทธิ์การลากของแผงโซลาร์เซลล์ และ (A) คือพื้นที่ที่ฉายของแผง

แรงแผ่นดินไหวสามารถประมาณได้โดยอิงตามรหัสการออกแบบแผ่นดินไหวของภูมิภาคเฉพาะ รหัสเหล่านี้ให้แนวทางเกี่ยวกับแรงแผ่นดินไหวสูงสุดที่โครงสร้างควรจะสามารถต้านทานได้

เมื่อคำนวณโหลดแบบคงที่และไดนามิกแล้ว จะสามารถกำหนดโหลดที่เทียบเท่าทั้งหมด (F_{eq}) ได้โดยใช้ปัจจัยการรวมโหลดที่เหมาะสม ปัจจัยเหล่านี้ขึ้นอยู่กับความน่าจะเป็นของการเกิดโหลดที่แตกต่างกันพร้อมกัน

การเลือกไดรฟ์แกว่งขวา

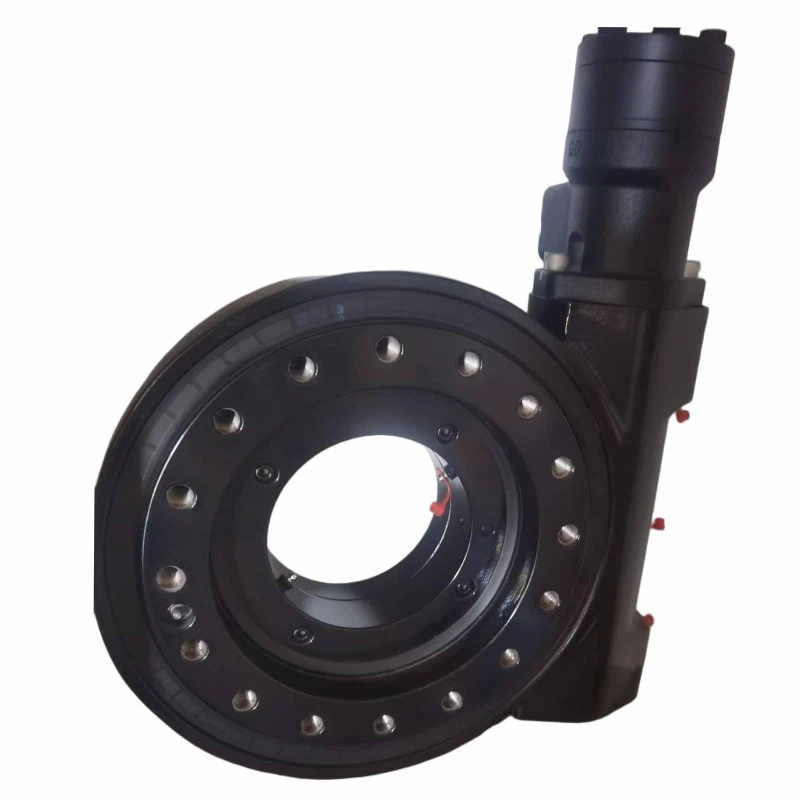

หลังจากคำนวณความสามารถในการรับน้ำหนักที่ต้องการแล้ว จำเป็นต้องเลือกไดรฟ์แกว่งที่ถูกต้อง ที่บริษัทของเรา เรามีหลากหลายอิโม สลูว์ ไดรฟ์ที่ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบติดตามแสงอาทิตย์ ไดรฟ์แกว่งของเราทำจากวัสดุคุณภาพสูงและผ่านการควบคุมคุณภาพอย่างเข้มงวดเพื่อให้แน่ใจว่าสามารถตอบสนองความต้องการในการใช้งานพลังงานแสงอาทิตย์ได้

เมื่อเลือกระบบขับเคลื่อนแบบแกว่ง เรายังต้องพิจารณาปัจจัยอื่นๆ ด้วย เช่น ความเร็วในการหมุน มุมการหมุน และความแม่นยำของการเคลื่อนที่ ความเร็วในการหมุนควรตรงกับข้อกำหนดการติดตามของแผงโซลาร์เซลล์ ตัวอย่างเช่น หากระบบติดตามแสงอาทิตย์ได้รับการออกแบบให้ติดตามดวงอาทิตย์ตลอดทั้งวัน อาจจำเป็นต้องใช้ความเร็วการหมุนค่อนข้างช้าแต่ราบรื่น

มุมการหมุนขึ้นอยู่กับตำแหน่งของโซลาร์ฟาร์มและระยะการเคลื่อนที่ของดวงอาทิตย์ ในบางภูมิภาค ดวงอาทิตย์อาจเคลื่อนที่ในมุมที่กว้างกว่า ซึ่งต้องใช้การแกว่งด้วยช่วงการหมุนที่กว้างกว่า

ความแม่นยำของการเคลื่อนไหวเป็นสิ่งสำคัญอย่างยิ่งต่อการผลิตพลังงานแสงอาทิตย์ให้เกิดประโยชน์สูงสุด กลไกการแกว่งที่มีความแม่นยำสูงช่วยให้มั่นใจได้ว่าแผงโซลาร์เซลล์จะวางตำแหน่งตรงไปยังดวงอาทิตย์อย่างแม่นยำเสมอ ซึ่งเป็นการเพิ่มประสิทธิภาพของระบบติดตามแสงอาทิตย์

ความสำคัญของการคำนวณที่แม่นยำ

การคำนวณความสามารถในการรับน้ำหนักที่ต้องการของชุดขับเคลื่อนแบบแกว่งอย่างแม่นยำถือเป็นสิ่งสำคัญด้วยเหตุผลหลายประการ ประการแรก หากความสามารถในการรองรับแบริ่งต่ำเกินไป ตัวขับแบบแกว่งอาจเกิดการสึกหรอและชำรุดก่อนเวลาอันควร สิ่งนี้สามารถนำไปสู่การหยุดทำงานที่มีค่าใช้จ่ายสูงสำหรับระบบติดตามแสงอาทิตย์ เช่นเดียวกับความเสียหายที่อาจเกิดขึ้นกับแผงโซลาร์เซลล์

ประการที่สอง ความสามารถในการรับน้ำหนักที่คำนวณได้อย่างแม่นยำทำให้มั่นใจในความปลอดภัยของทั้งระบบ ไดรฟ์แกว่งที่มีขนาดเหมาะสมสามารถทนต่อโหลดต่างๆ ที่จะเผชิญ ป้องกันอุบัติเหตุและความล้มเหลวของโครงสร้าง

สุดท้ายนี้ การเพิ่มขีดความสามารถของตลับลูกปืนยังช่วยประหยัดต้นทุนได้อีกด้วย ด้วยการเลือกไดรฟ์แกว่งที่เหมาะสม เราสามารถหลีกเลี่ยงการระบุไดรฟ์มากเกินไป ซึ่งจะส่งผลให้เกิดค่าใช้จ่ายที่ไม่จำเป็น

บทสรุป

การคำนวณความสามารถในการรับน้ำหนักที่ต้องการของชุดขับเคลื่อนแบบแกว่งในระบบติดตามแสงอาทิตย์เป็นกระบวนการที่ซับซ้อนแต่จำเป็น ในฐานะซัพพลายเออร์ของไดรฟ์แกว่งสำหรับระบบติดตามแสงอาทิตย์ เรามุ่งมั่นที่จะช่วยเหลือลูกค้าของเราในการตัดสินใจเลือกที่ถูกต้อง ของเราอิโม สลูว์ ไดรฟ์ผลิตภัณฑ์ได้รับการออกแบบมาเพื่อตอบสนองความต้องการที่หลากหลายในการใช้งานพลังงานแสงอาทิตย์ และทีมผู้เชี่ยวชาญของเราสามารถให้คำแนะนำอย่างมืออาชีพเกี่ยวกับการคำนวณความจุแบริ่งและการเลือกไดรฟ์แบบแกว่งได้

หากคุณมีส่วนร่วมในโครงการระบบติดตามแสงอาทิตย์ และกำลังมองหาไดรฟ์แกว่งคุณภาพสูง เรายินดีต้อนรับคุณที่จะติดต่อเราเพื่อขอหารือและให้ความร่วมมือเพิ่มเติม เราหวังว่าจะได้ร่วมมือกับคุณเพื่อเพิ่มประสิทธิภาพระบบพลังงานแสงอาทิตย์ของคุณ!

อ้างอิง

• เมโรวิช, แอล. (2001). พื้นฐานของการสั่นสะเทือน แมคกรอว์ - ฮิลล์
• ASCE 7 - 16 น้ำหนักการออกแบบขั้นต่ำและเกณฑ์ที่เกี่ยวข้องสำหรับอาคารและโครงสร้างอื่น ๆ สมาคมวิศวกรโยธาแห่งอเมริกา
• ISO 2372 การสั่นสะเทือนทางกล - การประเมินการสั่นสะเทือนของเครื่องจักรโดยการวัดบนเพลาหมุน องค์การระหว่างประเทศเพื่อการมาตรฐาน
